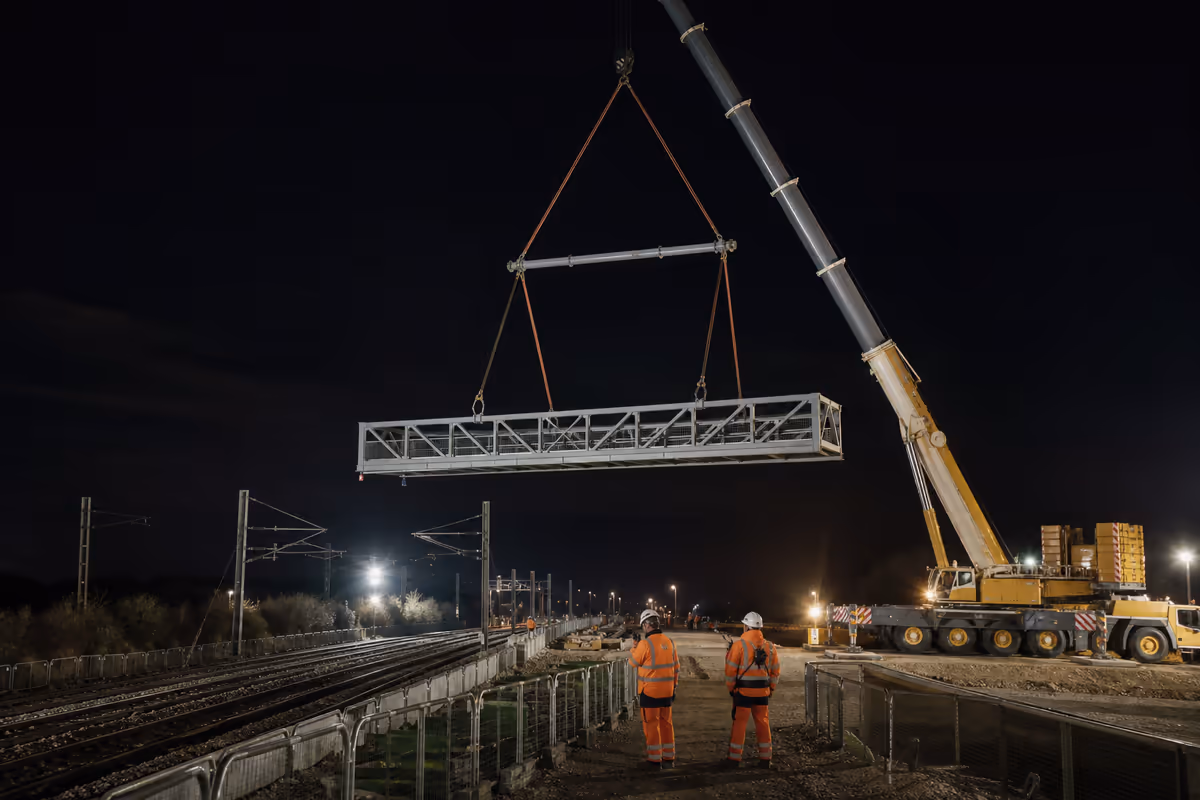

Levage d’une passerelle piétonne
Franchissement · voie ferrée. Configuration type documentée : ce qu'il faut lever, la contrainte qui décide de la machine, et le budget réellement observé.
La contrainte à résoudre
Coupure de circulation ferroviaire de 4 h : levage en tandem refusé, choix d'une 130 t seule pour tenir 18 t à 22 m avec marge.
Pourquoi cette machine
Le choix repose sur le couple charge × portée plutôt que sur le tonnage seul. Ici, 18 t à 22 m de portée place le besoin dans la plage utile d'un grue mobile 130 t. Le diagramme de charge ci-dessous montre comment la capacité de cette famille chute avec la distance à l'axe de rotation : c'est cette courbe, et non la plaque constructeur, qui décide si le levage passe.
Fiche technique complète, largeurs d'accès et emprise de calage : location de grue mobile 30 à 200 tonnes. Fourchettes de prix par capacité et par durée : grille tarifaire.
Valeurs indicatives à stabilisateurs pleinement déployés, sur sol portant et de niveau, sans vent. Le diagramme réel de la machine mise à disposition fait seul foi et vous est transmis avec le devis.
Ce qui ferait varier le budget
- Le transport. 5 800 à 7 500 € HT suppose un dépôt à moins de 30 km. Au-delà, comptez 90 à 250 € de plus pour un camion-grue, 250 à 600 € pour une automotrice.
- L'occupation du domaine public. Si un patin, un contrepoids ou la charge survole la voie publique, l'autorisation coûte 60 à 350 € et se dépose 8 à 15 jours avant.
- Le dépassement de créneau. Au-delà du temps réservé, les heures supplémentaires sont facturées 1,25 à 1,5 fois le tarif horaire, à la demi-heure entamée.
- Le calage. Un sol non conforme à ce qui avait été décrit impose une reprise, des plaques de répartition (40 à 250 €) ou, dans les cas lourds, une note de calcul.
